產品介紹

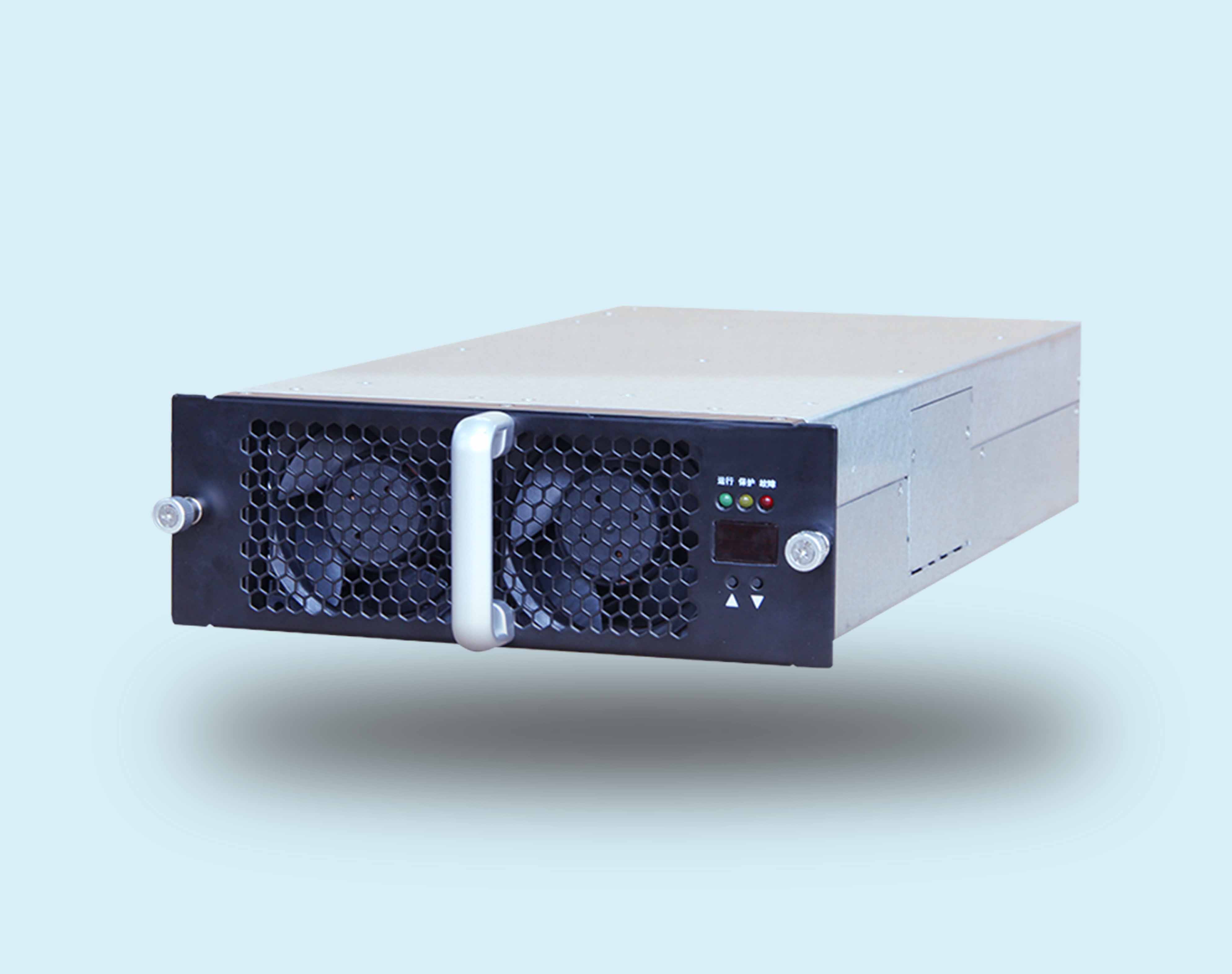

EMT20F100是恩美特公司專為充電樁開發的一款高效率、高功率密度的 AC/DC 模塊。本產品為三相四線制（三相+PE）輸入，支持 285VAC-475VAC 電壓 輸入，最大功率 20KW(恒功率范圍 250~1000VDC)。充電模塊通過 CAN 總線和主監控通訊，通過與主監控通訊實現充電模塊參數設置， 采集充電模塊運行參數， 控制充電模塊工作狀態。

產品性能和參數

交流輸入

輸入電壓

285~475 ，額定電壓 380

輸入頻率

45~55

輸入功率因數

滿載≥0.99

輸入過壓保護

484-500Vac

輸入欠壓保護

260-276Vac

直流輸出

輸出額定功率

20kW

輸出電壓范圍

200~1000

輸出電流范圍

最大限流為  80A，限流點可在 0.5~80A 之間設置

輸出恒功率區間

輸出 1000-250VDC 恒 20KW

峰值效率

≥95.5%

軟啟動時間

≤8S

短路保護

  短路無損

穩壓精度

≤±0.5

電壓紋波因數

≤1%

穩流精度

≤±1%(負載電流在20%~100%范圍內)

均流不平衡度

≤±5%（并機平均電流需大于 5A）

工作環境

工作溫度

 -30~75（55℃以上輸出降額）

相對濕度

%5RH~95%RH 無凝露

存儲溫度

 -40~75

產品特性

散熱方式

風冷

待機功耗

＜12W

通訊總線協議

CAN

防護等級

IP20

模塊尺寸

長*寬*高：460mmx218mmx84mm

重量

≤15kg
